一、500X安全泄壓閥（說明書）工作原理與用途
作安全泄壓閥時，主閥安裝于泄壓水旁路，即與主管道并連安裝。當上游壓力逐漸上升超過導閥11設定值時超過安全值，主閥迅速開啟泄壓，直到上游壓力泄到導閥11設定值以下時，主閥才緩慢平穩關閉，保證系統安全壓力，避免了壓力的升高，保證了管線的安全。作泄壓閥時，主要用于消除因流量供大于需而逐漸增大的過高壓力，如消防系統的消防初期、自動噴淋以及各種給水系統的水泵出口處。
結構型式該閥由主閥、安全/持壓導閥、針閥、球閥、壓力表等組成。

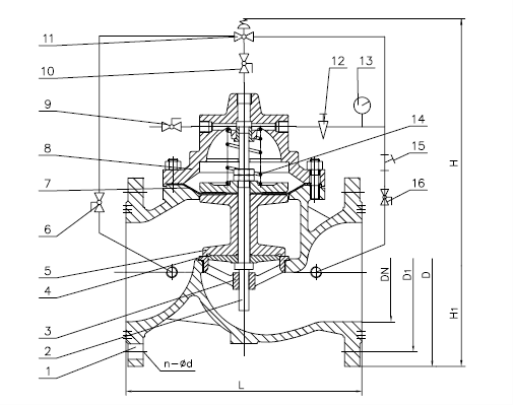

如下圖所示。
1—閥體 2—閥桿 3—閥座 4—閥瓣密封圈 5—閥瓣 6—球閥的特點 7—膜片 8—閥蓋 9—球閥
10—球閥 11—泄壓/持壓導閥 12—針型閥 13—壓力表 14—彈簧 15—過濾器 16—球閥
二、主要外型尺寸
三、主要技術性能
四、安裝和調試
安裝
1、泄壓閥主閥的安裝方式是水平臥式安裝，閥蓋朝上;
2、安裝前要徹底清除管道內的雜物，徹底沖洗管道。安裝時要注意主閥體外水流標示箭頭，遵循方向安裝，安裝后應確保沒有管道應力作用在閥體及閥內部件上;
3、主閥前要裝一只隔離閥(閘閥、蝶閥)和一只過濾器，泄壓閥后也要裝一只隔離閥，以便于調試與維護;
調試
1、檢查管路完好，針閥12為開啟狀態，球閥9為關閉狀態，其余球閥處于開啟狀態。
2、調壓時，先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，壓力設定好后鎖好鎖緊螺母;
3、試水時，要慢慢開啟泄壓閥前的隔離閥，慢慢增加壓力，同時注意主閥體外的控制管路是否漏水;
4、如遇緊急狀況需要泄壓時，可手動開啟球閥9，閥門快速開啟泄壓/持壓;
5、過濾器15應定期清洗。
作持壓閥時，主閥安裝于持壓主管道上，即于持壓主管道串連安裝。當主閥上游的供水壓力低于導閥11設定值時，主閥處于關閉狀態。當主閥上游壓力超過導閥11設定值時，主閥才會打開，向主閥下游供水，從而保證了主閥上游的持壓供水壓力。主要用于維護城市干管***低持壓供水壓力，特別是發生火災時，可防止支管用戶過度抽水而降壓，起到持壓的作用。
