一、抽汽快關止回閥產品參數
英文名稱：Quick Closing Check Valve for Exhaust 型號：CKH644H,CKH744H 閥瓣材質：WCB/Q345,304 使用工況：火電站，熱力系統 閥體材質：WCB/Q345,304 介質：蒸汽，壓縮氣體 閥桿材質：2Cr13不銹鋼 溫度：≤350 驅動方式：液壓,氣動
二：抽汽管路閥門概述產品
1、抽汽快關止回閥是一種自動閥門加輔助力關閉的閥門，抽汽止回閥可以通過管道中介質本身流動產生的力自動打開和關閉，自動力關閉的同事輔助力起到助關的作用，外力增加到閥瓣上，
1)，可以保證抽汽閥門的關閉密封比壓，保證閥門關閉的密封可靠性，
2)，可以迅速關閉閥門，當閥門需要關閉時，0.5秒內關閉閥門。保障了閥門的關閉速度。
2、 抽汽快關止回閥用于抽汽管道系統，其主要功能是止回防止抽汽流體反向流動，防止泵的反轉和驅動電機，以及從容器中排出介質。止回閥還可用于向輔助系統供應供應抽汽管線，其中壓力可升高到主抽汽系統壓力之上。止回閥可根據材料應用于各種介質的抽汽管道。止回閥安裝在管道中，成為管道的流體組件之一。閥瓣打開和關閉過程受系統所在系統的瞬態流量條件影響，抽汽閥瓣的關閉特性為：它作用于流體流動狀態。止回閥的工作特性是負載變化大，開閉頻率低，適用周期長，輸入關閉或打開時不需要移動運動部件。但是一旦你“切換”，就必須靈活，這比一般的機械機芯要求更高。
3、在大多數實際應用中，止回閥的定性確定是為了快速關閉，因此在抽汽止回閥關閉時，流體是定向的，當閥瓣關閉時，流體以大的回流速率zui迅速下降。零(零)。壓力急劇上升。這是一種“水錘”現象，會對管道抽汽系統產生破壞性影響。對于并聯使用多個泵的高壓管道系統，止回閥的水錘更加明顯。水錘是在壓力管的瞬態流中發生的壓力波，并且是由于壓力管的流體流量的變化而導致壓力上升或下降的液壓現象。物理原因是流體不可壓縮性，流體運動慣性和管道彈性的綜合影響。許多人在止回閥的設計中采用了新的結構和新材料來防止管道水錘，并且在確保止回閥的性能的同時，水錘的影響已減到zui小。這方面取得了令人滿意的進展。

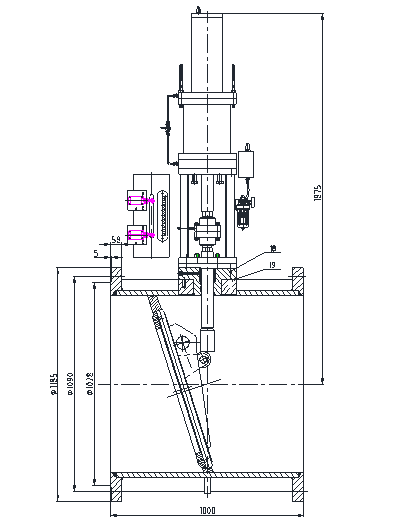

抽汽快關止回閥結構圖
三：快關止回閥產品使用
這些閥門用于非腐蝕性中間管道，例如發電廠或火力發電廠的泵送系統中的蒸汽或水，或用于防止每個加熱器中突然負載斷開起到止回作用，抽取管道和蒸汽中的突然壓力下降。反向流向汽輪機破壞汽輪機葉片，破壞汽輪發電機的惡意事故，止回防止加熱系統管道泄漏，止回防止使水從抽汽管道流入汽輪機，保護操作。用于防止介質的反向流動能迅速且牢固地關閉閥在小于0.5秒的設備，該空氣壓力過高，迅速被液體回流信號渦輪分離的水加熱器的水位的組分被迅速分離。或者泵系統受zui保護。止回閥通常適用于清潔介質，不應用于含有固體顆粒和高粘度的介質。

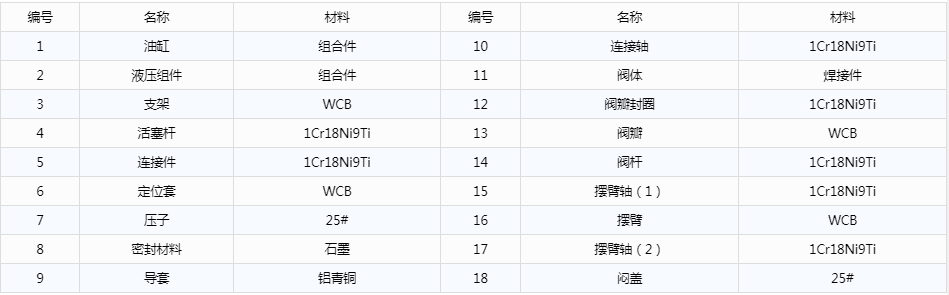

四、抽汽止回閥主要零部件材質

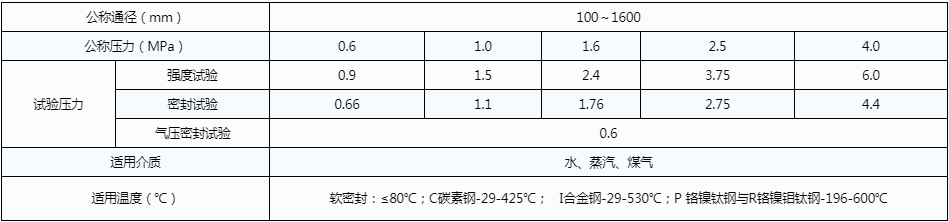

五、抽汽止回閥主要技術參數

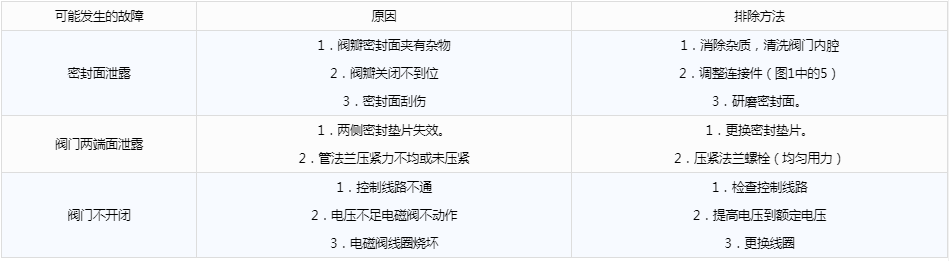

六、抽汽止回閥故障及排除方法
七：結構特征
1.密封面采用Cr13不銹鋼或鈷基硬質合金焊接而成，具有良好的耐磨性和穩定可靠的密封性能。
2.當介質向前流動時，氣缸下腔中的空氣與重量相結合，閥瓣在完全打開位置平衡。當介質以相反方向流動時，氣缸活塞下腔室快速釋放壓力，閥瓣在0.5秒內快速關閉。
3.通過延長桿和前叉將負載施加到銷軸上，使得搖桿的重量平衡并防止水錘現象。當介質向前移動時幫助打開閥門使閥門保持穩定并減少運行期間的振動。
