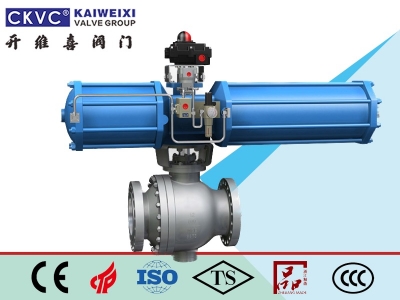

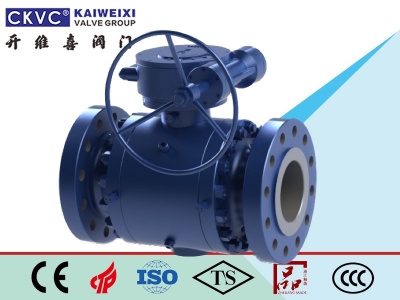

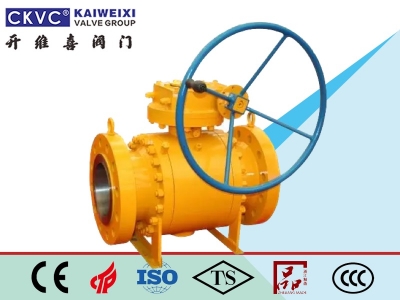

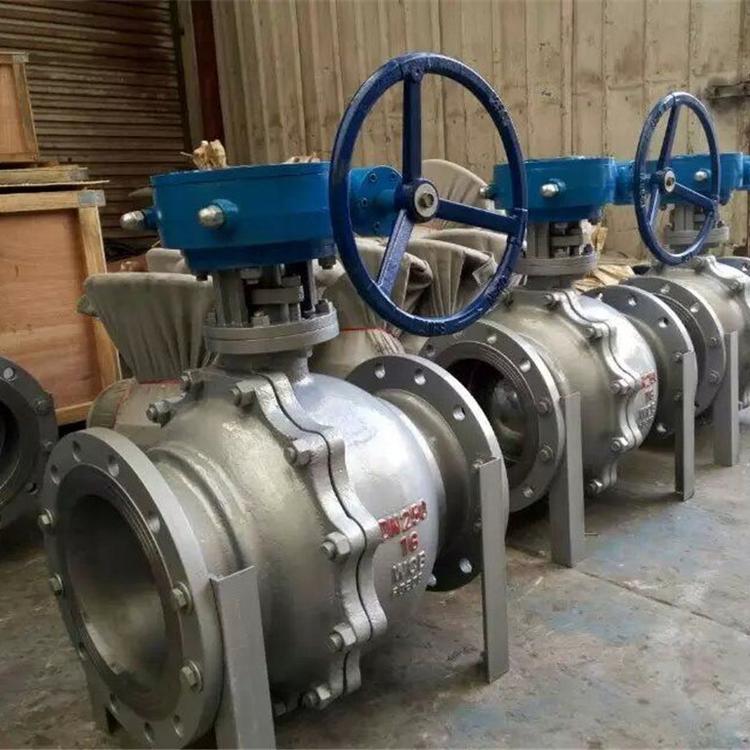

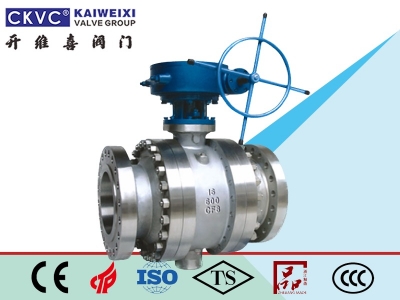

三片式連接鍛鋼固定球閥，顧名思義，采用閥桿將球固定起來的結構，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；

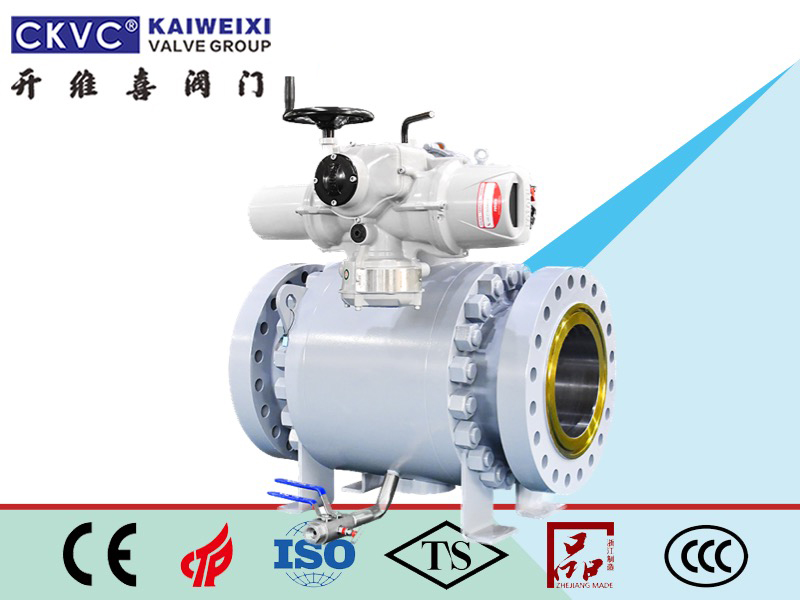

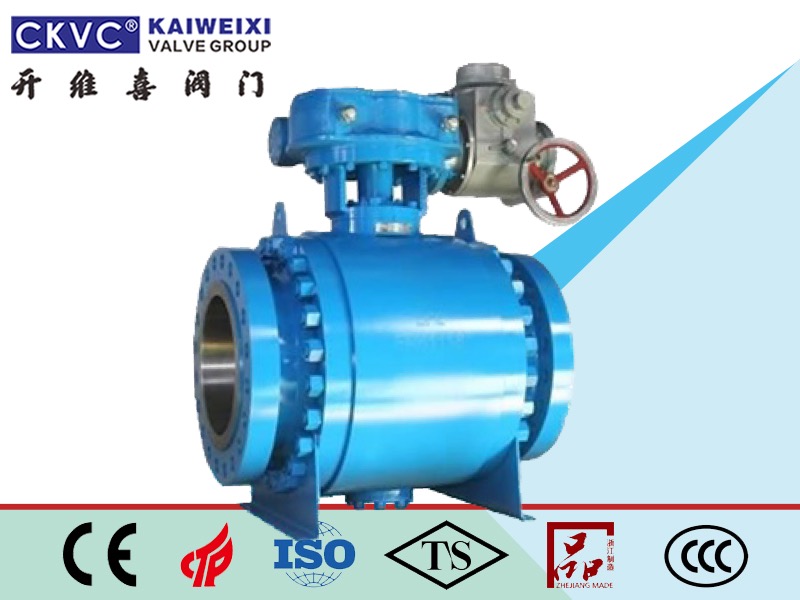

Q947F電動固定球閥扭矩小，閥座變形小，密封性能穩定，使用壽命長，適用于高壓大直徑場合。
(標稱翹曲：DN50-DN1000)
(標稱壓力：1.0兆帕-100兆帕)
介質溫度：-20-250
功能選項：開關、調節、高溫型等。
CX系列執行機構技術參數 | 閥體參數 | |||
電源 | AC200/220V，50/60Hz | 公稱通徑 | DN50-1000mm | |
輸出力矩 | 50NM2000NM | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
動作范圍 | 90-360 | 泄漏量 | 軟密封：零泄漏 | 硬密封：額定流量的10-5 |
動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS等系列 | |
保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
環境溫度 | -30-60℃ | 可調范圍 | DN50-80 | DN100-800 |
250:1 | 350:1 | |||
手動操作 | 同附帶手柄操作 | 基本誤差 | 1% | |
限位 | 電氣、機械二重限位 | 死區 | 1% | |
防護等級 | 相當于IP-65 | 回差 | 1% | |
位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | |
驅動電機 | 8W/E | PTFE150 RTFE180 PPL300 | ||
進線接口 | PE1/2〞進線線鎖 | |||
PN1.6MPa兆帕以下電動固定球閥的外形尺寸
DN | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
d1 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 498 | 591 | 686 | |
L | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | |
H | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | |
電動 | H2 | - | - | 554 | 600 | 652 | 760 | 770 | 830 | - | 940 | 940 | 1150 |
L1 | - | - | 235 | 235 | 235 | 259 | 400 | 400 | - | 410 | 410 | 410 | |
