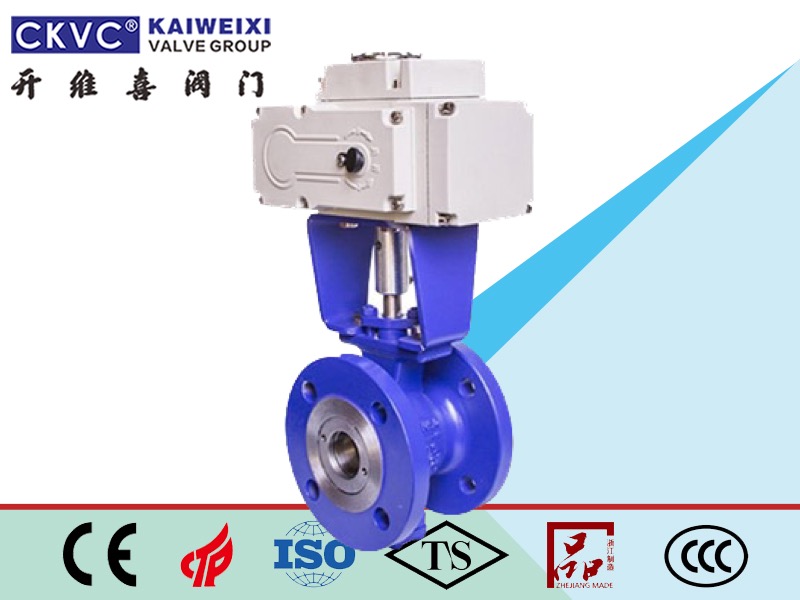

電動V形球閥由電動執行器和V形球閥組成，是一種角行程調節閥，V形缺口球形閥板在小開啟范圍內靠密封面旋轉來控制流體。V型缺口球面板不僅增加了調節比，還可以在關閉時剪切密封圈。因此，電動V型球閥適用于要求大調節比的控制系統，以及纖維液和漿液的控制。電動V型球閥適用于兩位切斷和調節，采用一體化結構。電動執行器內置伺服系統，輸入4-20mA控制信號或1-5VDC和220VAC電源即可控制運行。電動V型調節球閥具有連接簡單、結構緊湊、體積小、重量輕、阻力小、動作穩定可靠等優點。電動V型球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
1.沒有任何管接頭的整體閥體不受管道或螺栓應力的影響，耐壓殼也不會因為閥體沒有任何管接頭而受到壓力“突變”的影響；
2.V型閥體，即使在小流量或高粘度介質的情況下，也能保證整個范圍內的控制精度；
3.防漏耐用的閥座內襯聚四氟乙烯杯形或O形密封圈，外徑為不銹鋼內芯。閥座采用大截面鎢鈷硬質合金制成，合金波紋彈簧進一步增強了閥座的結構；
4.當閥門關閉時，V形缺口與閥座之間發生楔形剪切作用，不僅具有自清潔功能，還能防止球芯卡住。它特別適用于管道結垢和凍結或含有纖維和顆粒的固體。
公稱通徑DN(mm) | 25-400 | |||
公稱壓力PN(MPa) | 1.6-6.4 | |||
公稱壓力Ps(MPa) | 強度試驗 | 2.4-9.6 | ||
密封試驗 | 1.76-7.0 | |||
材料\代號 | C | P | R | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
球桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
密封圈 | 聚四氟乙烯、不銹鋼、硬質合金 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
適用工況 | 適用介質 | 水,蒸汽,油品 | 硝酸類 | 醋酸類 |
適用溫度 | -28-400 | -28-500 | ||
執行器 | 型號 | CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 | ||
連接形式 | 對夾式、法蘭式，法蘭按JB79-59標準 | |||
公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
流量特性 | 近似等百分比（參見典型曲線圖）、直線特性 | |||||||||||||
閥板轉角（度） | 0至90（可調） | |||||||||||||
允許泄漏量等級 | 軟密封：零泄露 | 軟密封：VI微氣泡級，金屬密封：額定CV0.065% | ||||||||||||
動作時間(S/90度) | 8.530 | 3660 | ||||||||||||
基本誤差 | 全行程的 2% | |||||||||||||
回差 | 全行程的 2% | |||||||||||||
死區 | 全行程的 0.8% | |||||||||||||
輸入信號 | 420mADC | |||||||||||||
輸出信號 | 420mADC | |||||||||||||
可調節比 | 250:1 | 300:1 | ||||||||||||
公稱壓力 | 試驗壓力 | 適用介質 | 適用溫度 | |
殼體試驗 | 密封試驗 | |||
1.6 | 2.4 | 1.76 | 水、油、氣及 | -28550 |
2.4 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
應用規范 | 連接法蘭 | JB79-59 GB20592-97 AMSI B16.5 | ||
檢驗和試驗 | JB/T 9092-99 、API 598 | |||
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |

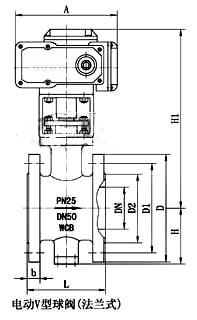

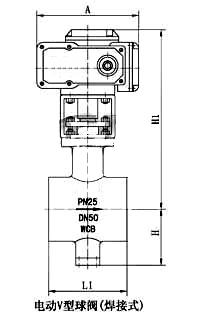

L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
H1 | 根據所配執行機構而定 | |||||||||||
D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
b | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 28 |
A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||
注意：表中的尺寸是沒有標準附件的數據。此外，由于產品改進的技術創新參數可能會有所變化，請咨詢公司技術部了解***新數據。
