三偏心結構蝶閥顧名思義，是蝶閥的三倍偏心。這一設計過程使三偏心蝶閥具有更廣泛的應用。它不僅具有軟密封蝶閥良好的密封性能，而且具有對夾式硬密封蝶閥耐高溫高壓的特點。由于三偏心蝶閥的獨特結構，本文將對三偏心蝶閥的結構和原理進行探討。

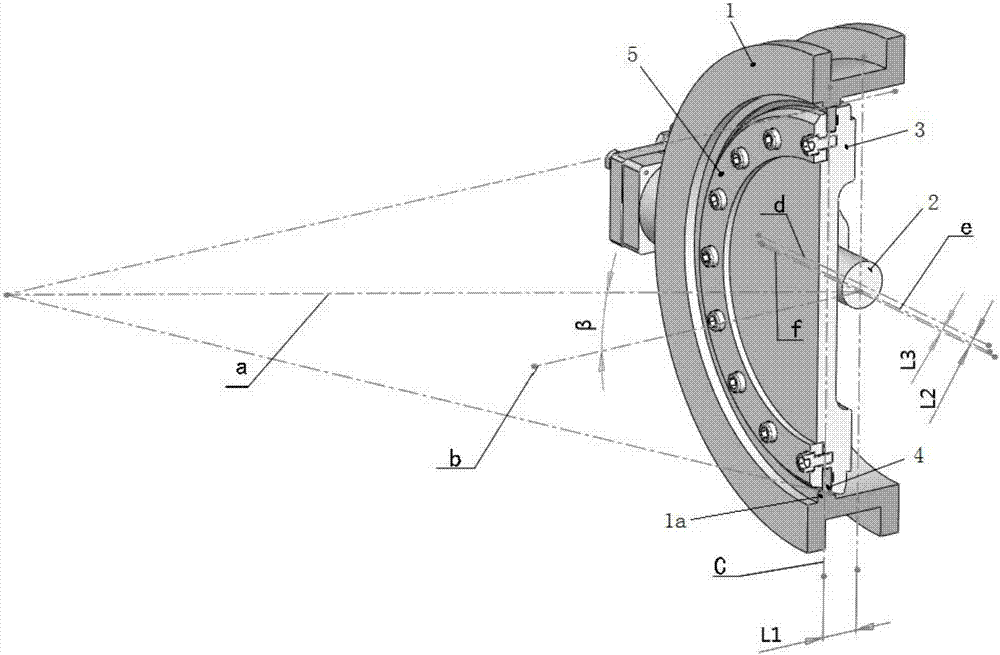

三偏心蝶閥結構圖

    三個偏心蝶閥指:

    **偏心率:閥軸位于閥板軸的后面，使密封件能夠完全緊密地包圍和接觸整個閥座

    第二偏心率:閥門軸的中心線偏離管道和閥門的中心線，不受閥門開啟和關閉的干擾。

    第三偏心率:閥座錐軸偏離閥軸中心線，從而消除關閉和開啟過程中的摩擦，在整個閥座周圍實現均勻的壓縮密封效果。 三偏心蝶閥巧妙地將三個偏心輪全部放在閥板上，閥板外緣采用部分外球面結構這種結構需要用我們自己設計的簡單夾具在數控機床上完成。外偏心球面拋光至粗糙度Ra0.4，球面鍍鉻或疊加絲黛拉合金，硬度為HRC 45 ~ 60。 偏心角放置在閥板上，閥座用壓環壓在閥體上，解決了普通三偏心蝶閥加工中遇到的一系列問題，如閥體、閥板、閥座不能成對互換使用，損壞后維護成本過高。

    另外，所有零部件模塊化，倉儲管理簡單，加工簡單，維護方便，降低了零部件成本。 三偏心蝶閥適用于制造大口徑閥門，可廣泛應用于切斷輸油管道、調整和切斷冶金鋼廠、煤氣主管道、調整和切斷化工冶煉裝置介質、調整和切斷水處理設備進出口、火力發電廠冷卻水系統、天然氣、堿液、海水、酸液等行業如果您有三偏心蝶閥的采購需求，歡迎您咨詢開維喜閥門。
